绘制引擎

tkdeft 把"画什么"和"用什么画"分开了。

组件不再直接拼 SVG，而是描述一个 绘制规格（spec）——尺寸、圆角、填充色、 描边色与透明度……然后把它交给当前引擎去栅格化。换引擎不需要改一行业务代码。

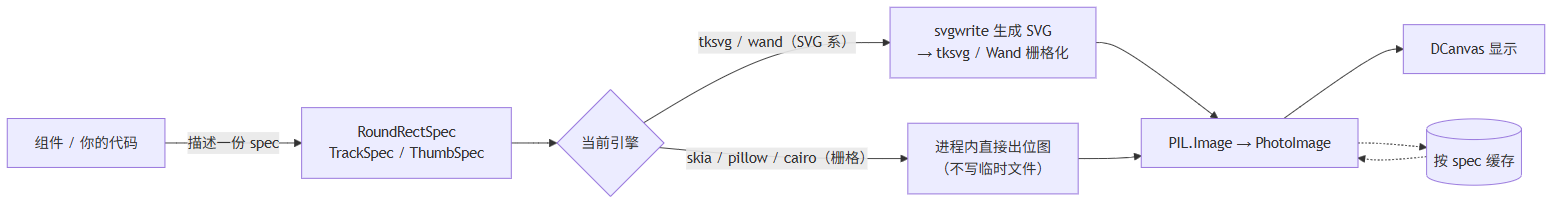

两条绘制路径

同一份规格的两条路：SVG 系落文件，栅格系进程内出图；结果都按规格缓存

同一份规格在各引擎下的实际结果：

各引擎渲染同一份规格

5 个内置引擎渲染同一组规格（圆角矩形 / 胶囊 / 渐变描边 / 滑块把手 / 进度条槽）。tksvg 是默认引擎，也是保真度比对里的参照

内置引擎

编号 引擎 类型 说明 额外依赖
0 tksvg SVG 默认。svgwrite 生成 SVG → tksvg 栅格化，保持历史行为 无
1 wand SVG 经 Wand(ImageMagick) 转 PNG Wand
2 skia 栅格 skia-python，进程内直接出位图，速度与画质最好 pip install tkdeft[skia]
3 pillow 栅格 Pillow 超采样抗锯齿，永远可用 无（Pillow 是硬依赖）
4 cairo 栅格 pycairo pip install tkdeft[cairo]

编号是为了兼容历史的 set_renderer(0..4)；新代码推荐直接用引擎名。

切换引擎

from tkdeft.engines import (
    set_engine, get_engine, get_engine_name, reset_engine,
    list_engines, available_engines, describe_engines,
)

list_engines()
# {'tksvg': True, 'wand': True, 'skia': True, 'pillow': True, 'cairo': True}
available_engines()
# ['tksvg', 'wand', 'skia', 'pillow', 'cairo']

set_engine("skia")     # 按名字
set_engine(2)          # 或按编号（两种写法等价）

get_engine_name()      # -> "skia"
get_engine().kind      # -> "raster"
reset_engine()         # 恢复默认引擎（tksvg）

describe_engines() 会返回一份结构化的引擎清单，适合直接打印或喂给命令行：

for row in describe_engines():
    print(row["index"], row["name"], row["kind"], row["available"],
          row["requires"], row["description"], row["aliases"], row["current"])

引擎不可用时 set_engine 会抛 ValueError（而不是静默退回慢路径）， 免得你以为开了 skia、其实还在走磁盘；名字拼错则抛 UnknownEngineError（ValueError 的子类），错误信息里会附上"你是不是想用 …"。

get_engine(name, strict=False) 可以退回"名字未知就用当前引擎"的历史行为。

直接渲染一张图

from tkdeft.engines import RoundRectSpec, render, render_roundrect

spec = RoundRectSpec(
    width=120, height=32, rx=6,
    fill="#ffffff", fill_opacity=1,
    outline="#000000", outline_opacity=0.2,
    outline_width=1,
)

photo = render_roundrect(spec, master=widget)   # -> tkinter.PhotoImage
photo = render(spec, master=widget)             # 同一件事：按 spec 类型自动分发

可用的规格有三类，spec.kind 就是它们的类型名：

规格 kind 用途
RoundRectSpec "roundrect" 圆角矩形（按钮、面板、输入框背景）
TrackSpec "track" 滑块/滚动条的进度条槽
ThumbSpec "thumb" 滑块/滚动条的圆形把手

规格是不可变的（frozen dataclass），因此可以当缓存键，也方便比较和调试：

spec.pixels          # 位图像素数（缓存预算按它核算）
spec.to_dict()       # 转成普通 dict
spec.describe()      # 一行摘要

# 画布 API 习惯用"两个角"描述矩形，可以直接换算
RoundRectSpec.from_box(0, 0, 120, 32, radius=6, fill="#ffffff")

当前引擎是 SVG 系时 render_* 返回 None，表示"这条路径我不参与"， 调用方应当回退到既有的 svgwrite + tksvg 流程。

缓存

渲染结果按 (引擎名, 图元类型, spec) 缓存。因为 spec 是不可变的， 同尺寸同配色的一组控件会共用同一张 PhotoImage。

from tkdeft.engines import (
    cache_stats, set_cache_budget, clear_cache, get_cache, DEFAULT_PIXEL_BUDGET,
)

print(cache_stats())
# {'interpreters': 1, 'entries': 62, 'pixels': 169244, 'budget': 8000000,
#  'hits': 178, 'misses': 99, 'hit_rate': 0.642, 'overflow': 0}

set_cache_budget(16_000_000)   # 调大像素预算（默认 8_000_000 像素）
clear_cache()                  # 清空（注意：会清掉已发出的图片引用）

cache = get_cache(widget)      # 也可以直接拿某个 Tk 解释器的缓存对象
cache.stats()                  # 命中率、条目数、溢出次数

缓存不做 LRU 淘汰。原因是 PhotoImage 一旦被回收， 引用它的 canvas item 会变成空白——这是 Tkinter 的经典陷阱。 所以这里采用"像素预算 + 满了就不再写入"：已经发出去的图片永远保持存活， 缓存不下的规格退化为"每次重新渲染"，只损失速度，绝不损坏画面。

cache_stats()["overflow"] 就是"因为超预算而没进缓存"的次数—— 如果它一直涨，说明该调大 set_cache_budget() 了。

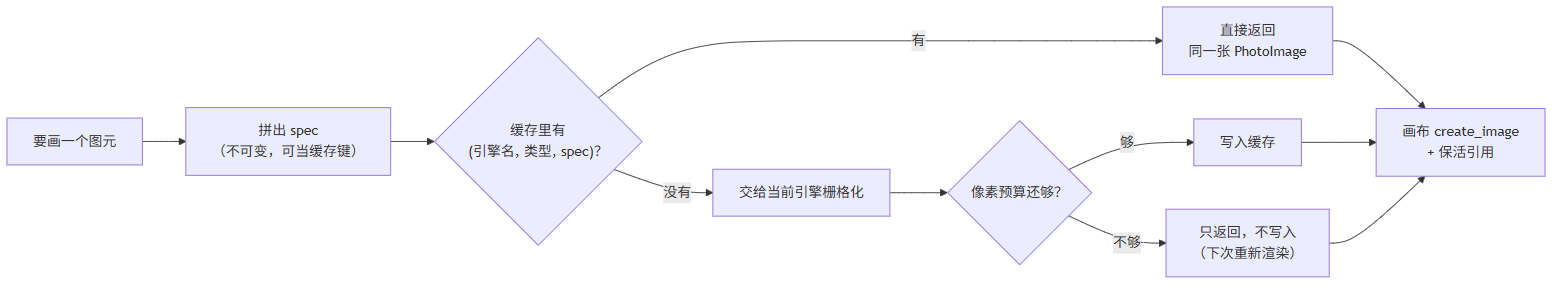

缓存策略

缓存不做 LRU 淘汰：预算不够时只是"不写入"，已经发出去的图片永远存活

多窗口 / 反复重建 root 的场景下，每个 Tk 解释器有一份独立缓存， 最多保留 tkdeft.engines.cache.MAX_INTERPRETERS 份，销毁的解释器会被回收。

颜色写法

设计稿里的颜色写法五花八门，三个栅格引擎共用同一套解析规则：

from tkdeft.engines import parse_color, parse_opacity, normalize_hex, to_hex

parse_color("#ffffff", 0.2)     # -> (255, 255, 255, 51)
parse_color("#00000080")        # -> (0, 0, 0, 128)      #RRGGBBAA
parse_color((51, 102, 204))     # -> (51, 102, 204, 255)
parse_color("transparent")      # -> None（调用方据此跳过这一层绘制）

parse_opacity("0.7")            # -> 0.7
normalize_hex("#FFF")           # -> "#ffffff"
to_hex((255, 255, 255, 51))     # -> "#ffffff"

自己写一个引擎

继承 DrawEngine，实现需要的渲染方法，然后注册：

from tkdeft.engines import DrawEngine, register_engine, unregister_engine


class MyEngine(DrawEngine):
    name = "myengine"
    kind = "raster"                  # 只有 raster 会走快速路径
    requires = ("mylib",)            # 用于 available() 探测
    description = "我的自定义引擎"

    def render_roundrect(self, spec):
        # 返回 PIL.Image（RGBA）即可
        ...

    def render_track(self, spec):
        ...

    def render_thumb(self, spec):
        ...


register_engine(MyEngine(), aliases=("9", "mine"))
unregister_engine("myengine")        # 不想要了就摘掉
  • requires 里的模块探测不到时，available() 返回 False， set_engine("myengine") 会报错并说明缺什么；
  • 只想实现一部分图元也没关系：没实现的那些方法保持基类的 NotImplementedError，engine.supports("track") 会返回 False；
  • engine.info() 返回该引擎的结构化描述（编号、类型、依赖、描述）。

引擎渲染失败不会让界面挂掉：tkdeft.engines 会回退到 SVG 路径、 记录最后一次错误并（对每个引擎只）警告一次：

from tkdeft.engines import last_engine_error, clear_engine_error

last_engine_error()    # -> "skia: ValueError: ..." 或 None
clear_engine_error()   # 清掉记录，允许下次失败时重新警告

换引擎能快多少

同一份工作，几个引擎的端到端耗时（本机实测，数据来自 benchmarks/result_r*.json）：

各引擎端到端耗时

柱长为对数刻度（左下角为 0.01 ms 量级，右下角为 100 ms 量级）。命中缓存后差距最大：同规格圆角矩形从 5.48 ms 降到 0.0137 ms（约 400×）

一句话结论：规格重复度越高、重绘越频繁，换栅格引擎的收益越大。 怎么自己跑出这张图，见 回归与性能。

坐标与描边约定

所有 spec 的坐标都以自身左上角为 (0, 0)，并且描边是居中的： 几何会被向内收缩半个线宽，使描边的外沿正好贴合图片边缘。

这正是历史上出问题的地方——旧代码把矩形放在 (0.5, 0.5) 却仍用整宽整高， 描边中心线正好压在画布边界上，于是外侧那半个线宽被裁掉。 tkdeft.svg.roundrect_geometry() 用同一套规则计算 SVG 几何， 保证 SVG 引擎与栅格引擎画面一致：

描边内缩

为什么几何必须内缩半个线宽（示意图，线宽已放大到 16px）

「没有颜色」的写法在两条路径上是一致的

栅格引擎接受 None / "transparent" 表示"这一层不画"， 而 svgwrite 的属性校验器只认 "none"。tkdeft.svg.svg_paint() 统一了这件事，所以 RoundRectSpec(outline=None) 在 5 个引擎上都能跑。 渐变里的"透明"由 gradient_stop() 转换成「黑色 + stop-opacity=0」。

引擎能力差异

差异 说明
抗锯齿 栅格引擎与 tksvg 有亚像素差异，因此默认引擎仍是 tksvg
椭圆圆角 Pillow 的 rounded_rectangle 只接受一个半径，ry 会被忽略；skia / cairo / SVG 都支持 rx != ry
成本 SVG 引擎每帧要生成文件并解析 XML；栅格引擎进程内出图，再叠加缓存后接近零成本
